临床背景

CT和MRI在颅脑肿瘤的诊断中广泛被应用,结合增强扫描,对病灶的大小、形态、部位、数量及其与周围组织结构之间的关系能良好显示,为临床作出正确的治疗方案提供有力的证据。但是,常规的扫描方法对颅脑神经纤维束走行难以显示,对手术无法提供更好的指示作用。下面这种方法,能为临床治疗以及手术过程提供更有力的帮助。


弥散张量成像(DTI),是一种描述大脑结构的新方法,是磁共振成像(MRI)的特殊形式。举例来说,如果说磁共振成像是追踪水分子中的氢原子,那么弥散张量成像便是依据水分子移动方向制图。弥散张量成像图(呈现方式与以前的图像不同)可以揭示脑瘤如何影响神经细胞连接,引导医疗人员进行大脑手术。它还可以揭示同中风、多发性硬化症、精神分裂症、阅读障碍有关的细微反常变化。那么,它用在颅脑占位的应用,会是一种怎样的效果呢?


影像学资料

患者女性,50岁,因右侧肢体麻木、舌部麻木来我院就诊,外院检查提示颅内占位,建议进一步检查。患者于2014年行肺内血管畸形切除术。


以下是MRI平扫及增强扫描:

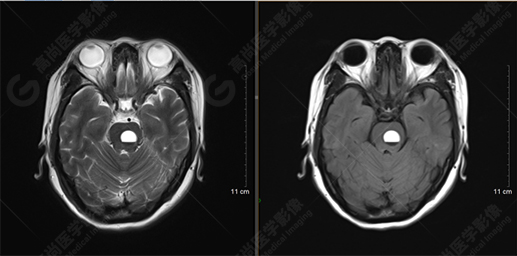

T2WI及FLAIR序列



T1WI及T1增强序列



T1WI及T1增强序列


T2WI及FLAIR序列



影像表现及诊断

影像表现:
桥脑见一类圆形异常信号影,直径约1.3cm,呈T1WI稍高信号,T2WI及FLAIR序列高信号,其内见高低信号分层,增强后无明显强化。大脑镰前部旁见两个结节影,较大者直径约1.4cm,呈各序列等信号,增强后呈均匀明显强化,邻近大脑镰增厚、强化。右侧额叶脑白质内见一斑点状等T1长T2信号影,FLAIR序列呈高信号,增强后无强化;余脑实质内未见局灶性信号异常,增强后未见异常强化。各脑室、脑池大小、形态均正常,中线结构居中,幕下小脑无异常。矢状面示垂体大小形态正常,未见局灶性信号异常。


诊断:

1.考虑桥脑海绵状血管瘤伴出血;

2.大脑镰前部多发脑膜瘤;

3.右侧额叶脑白质一缺血灶。


以上是常规颅脑MRI对病灶作出的诊断,可以看出,患者桥脑及大脑镰各有一病灶,那么两个病灶是否对颅脑神经纤维束走行都有影像呢,下面是桥脑病变附近的神经纤维束成像——皮质脊髓束:


DTI成像示皮质脊髓束桥脑段受压向外侧移位。图像能清楚的显示神经纤维束与病灶的关系,是一种推压移位的表现。


下面是其他神经纤维束成像:



胼胝体束、双侧扣带束及额枕束形态可,纤维束未见明显破坏,未见明显稀疏减少。大脑镰旁的病灶对神经纤维束走行并没有什么影响。


DTI技术是研究复杂脑组织结构的一种无创的有力工具。它在神经解剖、纤维连接和大脑发育方面应用前景广阔, 对于神经系统疾病和脑功能研究有巨大的潜在优势。尽管 DTI的参数测量及其图像并不能作为临床诊断的可靠标准, 对某些器官的检查受到客观条件的制约, 随着技术的提高和更好的后处理分析, DTI会更加广泛、更加可靠的应用于研究和临床工作中。



作者简介

黄文健 影像科医师

主管技师从事医学影像工作10年,同时拥有诊断、技术双职称,在影像诊断及技术方面工作均有较丰富的临床经验。参加过全国放射医学会、省级放射学会、神经学组读片会和全国影像技能大赛等学术会议。擅长:熟悉DR、CT、MRI的诊断以及技术,尤其对颅脑常见病、疑难病例有一定的临床经验和研究。
