【西安高尚医学影像病例】影像视角-直肠癌病例、分期

病史摘要
男,60岁,便血一月余,发现直肠肿块一周。

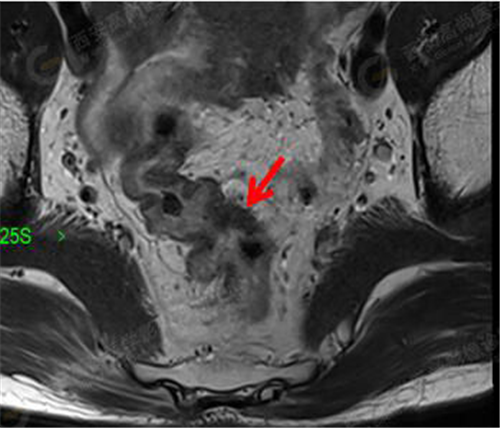

MR影像图

△放化疗前

△放化疗后一月复查病灶明显缩小

△放化疗前

△放化疗后一月复查

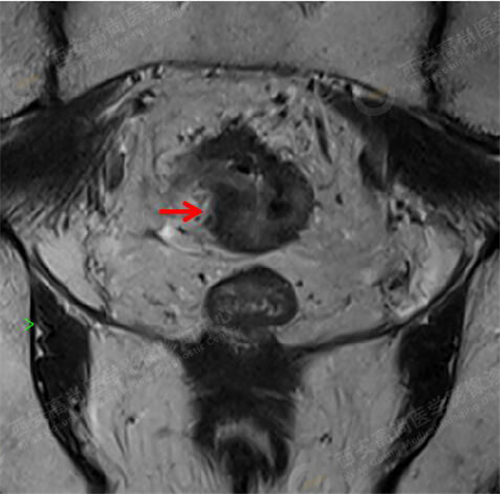

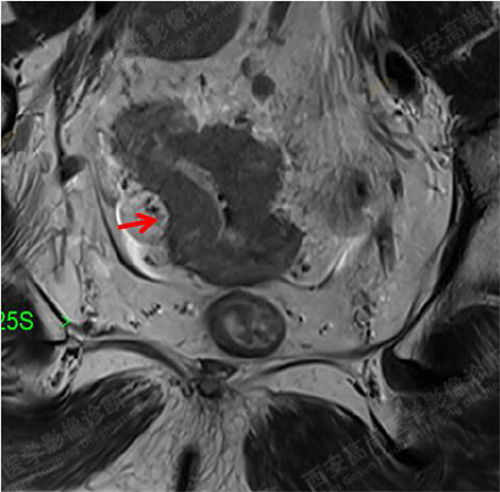

△放化疗前

△放化疗后一月复查

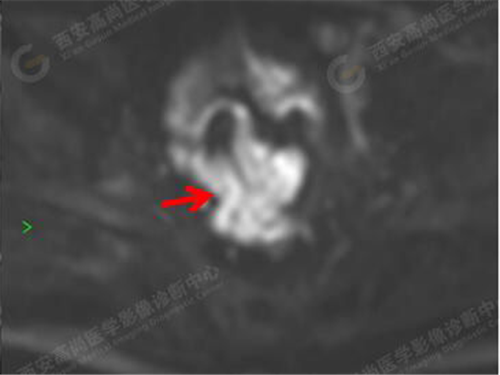

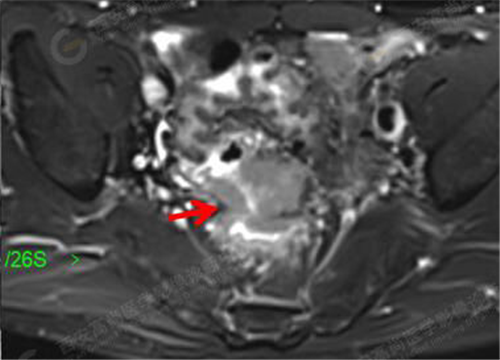

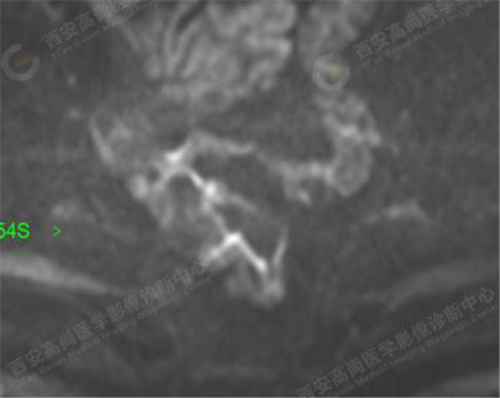

MR平扫+DWI: 直肠上段、乙状结肠肠壁不均匀增厚,最厚处约2.5cm,病灶长约5.3cm,边缘欠清晰,相应肠腔狭窄,病灶呈团块状稍长T1稍短T2信号,压脂像上呈稍高信号,DWI像上呈高信号,ADC图上呈稍低信号。

MR诊断
直肠上段、乙状结肠占位,符合肠Ca表现。

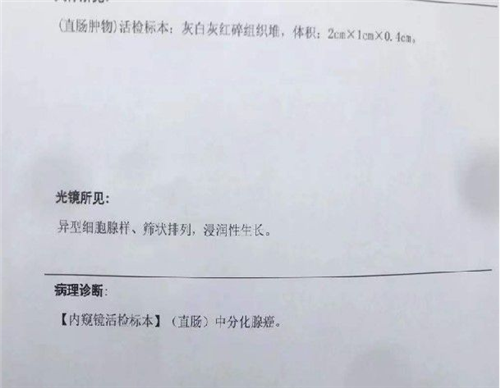

随访

概述

      盆腔高分辨率MRI是直肠癌分期的主要方法,将弥散DWI加权或动态增强添加到标准方法可以提高诊断准确性。
      检查前一般无需肠道准备,但有大量的粪便时可以使用解痉剂。将患者置于 MRI 台之前,肌肉注射 40 mg 丁基莨菪碱。
1.成像序列
      标准的直肠 MRI 协议至少包括具有 1~3 mm切片厚度的矢状位、斜冠状位和横轴位的 T2 加权序列。矢状位用于确定纵向肿瘤轴线,使得横轴面和冠状面可以分别垂直于和平行于肿瘤轴。冠状位必须与肛管一致,以便为低位肿瘤评估肛门复合体和盆底肌肉的关系。

△图1

      图1. T2 加权矢状图像用于确定肿瘤纵轴,以便调整轴位和冠状位角度。A. 斜轴位在直肠肿块水平垂直于直肠壁;B. 斜轴位与盆底垂直,用于覆盖淋巴结引流区域;C. 冠状位与肛管平行,用于低位直肠肿瘤的成像。直肠肿瘤用箭头表示。

△图2

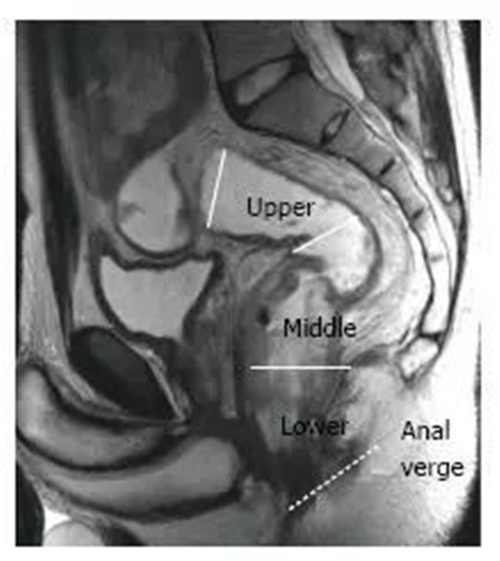

      图2. 根据距肛门边缘的距离,可将直肠分成三段。T2 加权矢状图显示,直肠上段(> 10 厘米),中段(5~10 厘米),和下段(<5 厘米)。

      中上段直肠壁由三个独立层组成,可在 MRI 中进行区分,T2 加权 MRI 序列能很好地显示直肠壁解剖结构。

△图3

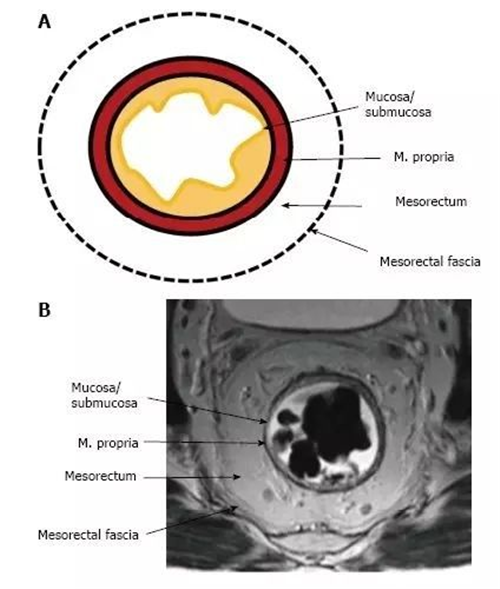

      图3. A. 示意图;B. T2 加权轴位磁共振成像。内侧高信号层代表粘膜和粘膜下层(两层之间不可区分),中间低信号层和外侧的高信号区域代表固有肌层和直肠系膜,直肠系膜筋膜表现为低信号包绕直肠系膜(箭头)。

      2.直肠癌分期

MRI需要确定的有:
肿瘤的位置:是低位、中位还是高位直肠癌,肿瘤的大小、环形。
直肠环周切缘(CRM):肿瘤是否生长达环周筋膜以及环周筋膜1mm内的淋巴结
腔外血管侵犯
N-分期:系膜内有无淋巴结或者是否超出直肠系膜。
直肠癌可以分为:
低位直肠癌:从肛门边缘0-5厘米之间的部分
中位直肠癌:从肛门边缘5-10厘米之内
高位直肠癌:从肛门边缘10-15厘米部分。

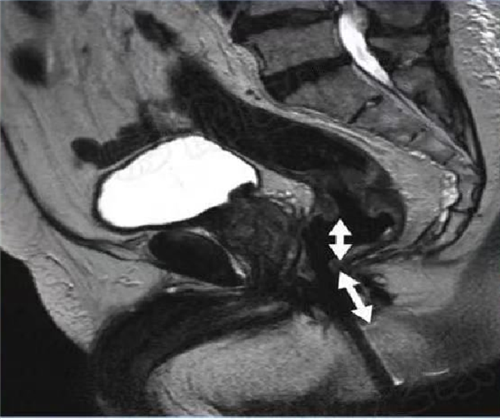

△低位直肠癌

△中位直肠癌

△高位直肠癌

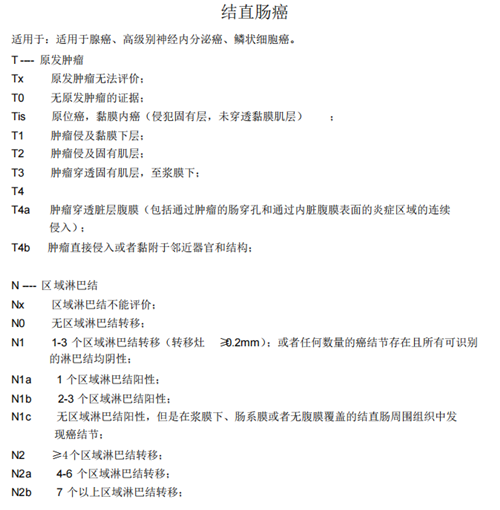

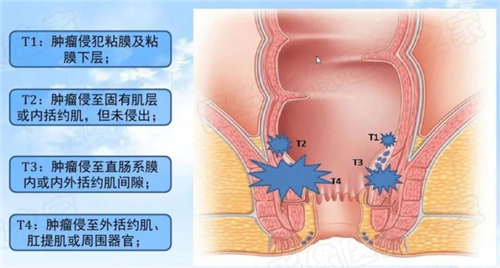

T分期

T1期 局限在粘膜下层
T2期 侵犯但不超出固有肌层
T3期 超出固有肌层但局限在直肠系膜脂肪
T4期 累及腹膜反折或邻近组织

N-淋巴结分期

1.淋巴结信号均匀、直径小于10mm不可疑;
2.不规则边界、信号混杂可疑;
3.存在1-3个可疑淋巴结-N1;存在4个或更多-N2。
